# Montage

<figure><img src="https://2240186823-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2F-MDxplQ11A6hquMJRZDf%2Fuploads%2FOM7nnMqC6InNLAU7FUeq%2Fimage.png?alt=media&#x26;token=b2bfd1ab-d402-4859-94a1-d1ad0297aaf5" alt=""><figcaption><p>Schéma de câblage </p></figcaption></figure>

### Partie inférieure

**Câbler le SCD30 et la pompe**&#x20;

1. Commencer par relier les fils de masses du SCD 30 et de la pompe entre eux, de même avec les fils d’alimentation.
2. Enlever la gaine sur le câble 4 fils sur 5cm environ (fig. 10).&#x20;
3. Raccourcir les fils noirs et rouge de 3cm
4. Connecter les fils blanc et jaune au SDA/SCL du SDC 30 ; les rouge et noirs à l’alimentation et à la masse du système pompe+SDC30 (fig. 11).

| <img src="https://2240186823-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2F-MDxplQ11A6hquMJRZDf%2Fuploads%2FSAdcApIV8NGxJUWDoGG6%2Fimage.png?alt=media&#x26;token=37e913fb-fd2a-4007-a682-7e5c16499c93" alt="" data-size="original"> | <img src="https://2240186823-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2F-MDxplQ11A6hquMJRZDf%2Fuploads%2F2Pgm9V1puXVZEnbId0LE%2Fimage.png?alt=media&#x26;token=a88f2ac5-3926-46f6-bc11-8dc387e6492e" alt="" data-size="original"> |
| ---------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------- | ---------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------- |
| _Figure 10 : préparation du câble_                                                                                                                                                                                                                         | &#x200B;_&#x46;igure 11 : relier SDC30 et pompe_                                                                                                                                                                                                           |

#### Assemblage

1. &#x20;Connecter 30cm de tuyau PVC 2/4mm à l’entrée de la pompe et le passer par l’orifice du boitier (fi. 17).
2. Passer le bout d’un autre tuyau PVC 2/4mm dans l’autre orifice puis ajouter un collier (sans trop le serrer pour ne pas bloquer le passage d’air). Fig. 18
3. Ajouter du mastic polymère pour parfaire l’étanchéité aux interfaces tuyaux-boitier. (fig. 17&18)
4. Placer la pompe et le SDC30 à leur place dans le boitier. Maintenir le SDC30 au moyen de deux vis M2x3 (fig. 17)
5. Découper 23cm de joint torique d=2.65m et le placer dans la rigole. Utiliser de la colle cyanolite pour le maintenir en place. (fig. 17 à 19)
6. Placer l’œillet dans la partie supérieur du boitier puis y passer le câble (fig. 20).
7. Placer les 4 vis M2x16 aux quatre coins pour fermer le boitier.



| <img src="https://2240186823-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2F-MDxplQ11A6hquMJRZDf%2Fuploads%2FQ6L4pxhGJDg7pDlZB0MM%2Fimage.png?alt=media&#x26;token=362c891d-baf5-401b-b206-be5e355914fb" alt="" data-size="original"> | <img src="https://2240186823-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2F-MDxplQ11A6hquMJRZDf%2Fuploads%2FkB2pO4t7U23zAvucWH5W%2Fimage.png?alt=media&#x26;token=ff7381fe-c401-4ae0-b5c8-f500c171c244" alt="" data-size="original"> |
| ---------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------- | ---------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------- |
| Fig. 17  partie inférieure                                                                                                                                                                                                                                 | Fig. 18 raccord de la pompe                                                                                                                                                                                                                                |
| <img src="https://2240186823-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2F-MDxplQ11A6hquMJRZDf%2Fuploads%2FDnWqpOs9IJlD67VYvgq2%2Fimage.png?alt=media&#x26;token=169544d0-7fab-412d-b4b8-cb7ce3f14af0" alt="" data-size="original"> | <img src="https://2240186823-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2F-MDxplQ11A6hquMJRZDf%2Fuploads%2FqQAKaRSgTHjk8m5IfpRk%2Fimage.png?alt=media&#x26;token=db06d363-08df-4a00-89ee-940c5a519b20" alt="" data-size="original"> |

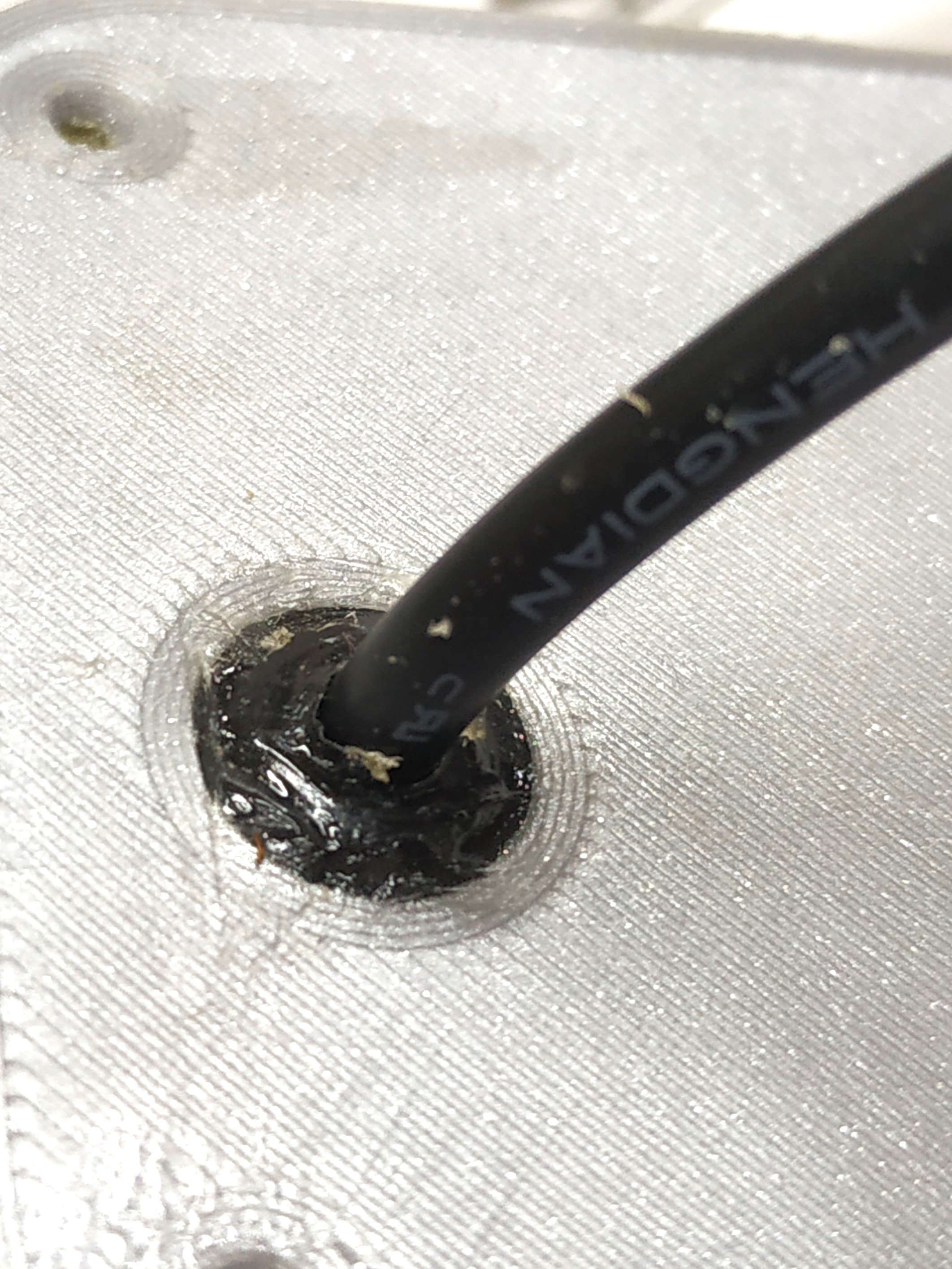

| Fig. 19  raccord sortie                                                                                                                                                                                                                                    | Fig. 20 œillet et passage du câble                                                                                                                                                                                                                         |

#### Partie supérieure

1. Réaliser le circuit en connectant les fils (longueur \~5cm) directement à la carte ESP32. Bien respecter les I/O indiqués sur le schéma (fig. 21).
2. Penser à insérer l’interrupteur sur le boitier, par l’extérieur, avant de le connecter à la carte.
3. &#x20;_Astuce : la résistance « pull down » peut être soudé directement sur les broches du transistor (fig. 22)_
4. Souder la batterie LiPo à la carte.
5. Placer l’ensemble des composants dans le boitier (fig. 23).
6. &#x20;La batterie en dessous
7. La carte ESP32 de manière à ce que le port USB soit accessible de l’extérieur
8. Le transistor là où il y a de la place
9. Essayer de dégager l’avant de la carte (leds et bouton Reset doivent être visible depuis la fenêtre)
10. Découper un morceau de plexiglass 20x20mm et le coller sur la fenêtre du couvercle (cyanolite). (fig. 24)
11. Fermer le couvercle, faire une marque sur le plexiglass au-dessus du bouton Reset puis le percer (d=4mm). (fig.24)
12. Fermer le couvercle et le maintenir par 2 vis M3x12.
13. Parfaire éventuellement l’étanchéité entre la partie basse et supérieur avec du mastic au niveau de la jonction.



| <img src="https://2240186823-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2F-MDxplQ11A6hquMJRZDf%2Fuploads%2F1Jd22Hx4f7l1hxNOynKR%2Fimage.png?alt=media&#x26;token=9971cb7e-15e8-4969-b229-f490381bfd58" alt="" data-size="original"> | <img src="https://2240186823-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2F-MDxplQ11A6hquMJRZDf%2Fuploads%2FY9kCGFqgkGkIGWBCopl5%2Fimage.png?alt=media&#x26;token=e329bb99-9fa8-4110-8cff-ac6c5792505b" alt="" data-size="original"> |
| ---------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------- | ---------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------- |
| Fig 21 câblage partie supérieure                                                                                                                                                                                                                           | Fig. 23 assemblage partie supérieure                                                                                                                                                                                                                       |
| <img src="https://2240186823-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2F-MDxplQ11A6hquMJRZDf%2Fuploads%2Fb44eynEtG0xkWov7q1IE%2Fimage.png?alt=media&#x26;token=52a4a6d9-d72d-44aa-8781-52faf51bf245" alt="" data-size="original"> | <img src="https://2240186823-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2F-MDxplQ11A6hquMJRZDf%2Fuploads%2FLkh08UrGyowz01zK2hl2%2Fimage.png?alt=media&#x26;token=ba37756d-98da-4c2b-b041-d35a1f1eff61" alt="" data-size="original"> |
| Fig. 22 pull down                                                                                                                                                                                                                                          | fig. 24 fenêtre plexiglass                                                                                                                                                                                                                                 |
|                                                                                                                                                                                                                                                            |                                                                                                                                                                                                                                                            |

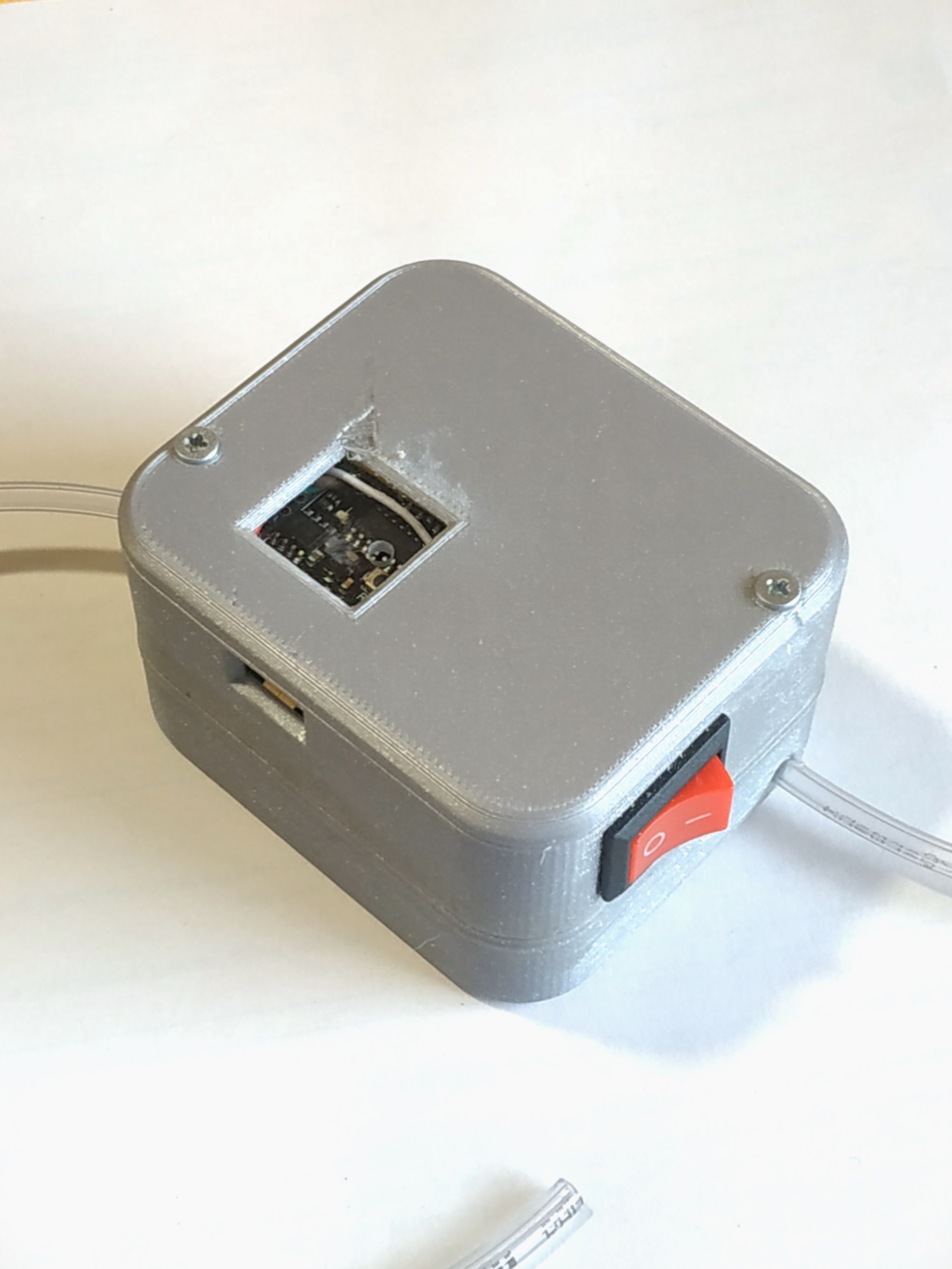

<figure><img src="https://2240186823-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2F-MDxplQ11A6hquMJRZDf%2Fuploads%2FVQuU8UIZ9fx30Vt5mLIp%2Fimage.png?alt=media&#x26;token=e9e1c266-db36-48f4-ae4f-69f81ece3d0e" alt=""><figcaption><p>fig. 25 boitier achevé</p></figcaption></figure>

#### Chambre de respiration

1. Percer le couvercle du bocal à 16mm en son centre (fig. 26).&#x20;
2. Mettre en place le passe paroi avec son joint torique 15mm, coté extérieur (fig. 26).&#x20;
3. Visser l’écrou, et son joint torique 15mm, coté intérieur.&#x20;
4. Découper deux sections de 25mm sur le tuyau 4/6mm.&#x20;
5. Les positionner sur les tétines du passe-paroi (chauffer si nécessaire).&#x20;
6. Ajouter éventuellement du mastic polymère.&#x20;
7. Solidariser les tuyaux au moyen des colliers de serrage (fig. 27).
8. _il est possible de remplacer les joints toriques par du mastic polymère (ou du silicone). Fig. 28_

{% hint style="success" %}
Préparer autant de chambres que d’échantillons à analyser en parallèle.
{% endhint %}

| <img src="https://2240186823-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2F-MDxplQ11A6hquMJRZDf%2Fuploads%2FjZNuNRzwRYMndEdksYTJ%2Fimage.png?alt=media&#x26;token=667bec62-21cf-4641-8567-39e722d1b093" alt="" data-size="original"> | <img src="https://2240186823-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2F-MDxplQ11A6hquMJRZDf%2Fuploads%2FtMVXoj0dXA9WkYCiuirt%2Fimage.png?alt=media&#x26;token=dc29eae4-c1c6-4d9a-a1d4-2c19bc76a708" alt="" data-size="original"> |
| ---------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------- | ---------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------- |
| Fig. 26 mise en place du passe-parois                                                                                                                                                                                                                      | Fig. 27 tuyau pour les raccords                                                                                                                                                                                                                            |

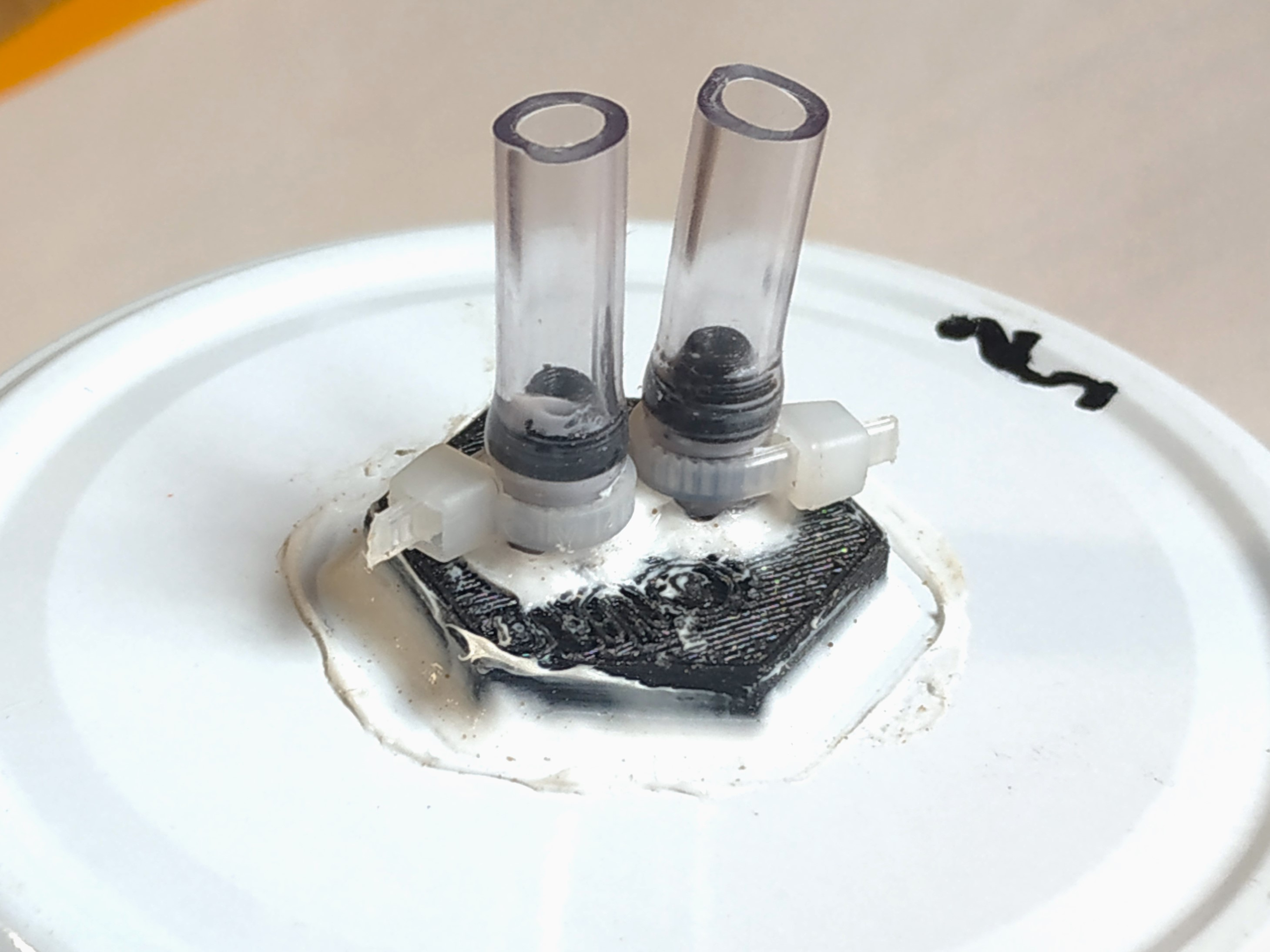

| <img src="https://2240186823-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2F-MDxplQ11A6hquMJRZDf%2Fuploads%2FGFMmHnttiaW7QZGHRlJK%2Fimage.png?alt=media&#x26;token=232788af-698f-4ab2-bf6c-0df9a7ebe094" alt="" data-size="original"> | <img src="https://2240186823-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2F-MDxplQ11A6hquMJRZDf%2Fuploads%2FATN25ijrebKUQL226WI9%2Fimage.png?alt=media&#x26;token=434cf8ae-fee9-4bf7-881d-fde609589047" alt="" data-size="original"> |
| Fig. 28 joint silicone                                                                                                                                                                                                                                     | Fig. 29 chambre + respiromètre                                                                                                                                                                                                                             |
