# Support de membranes échangeuses d'ions

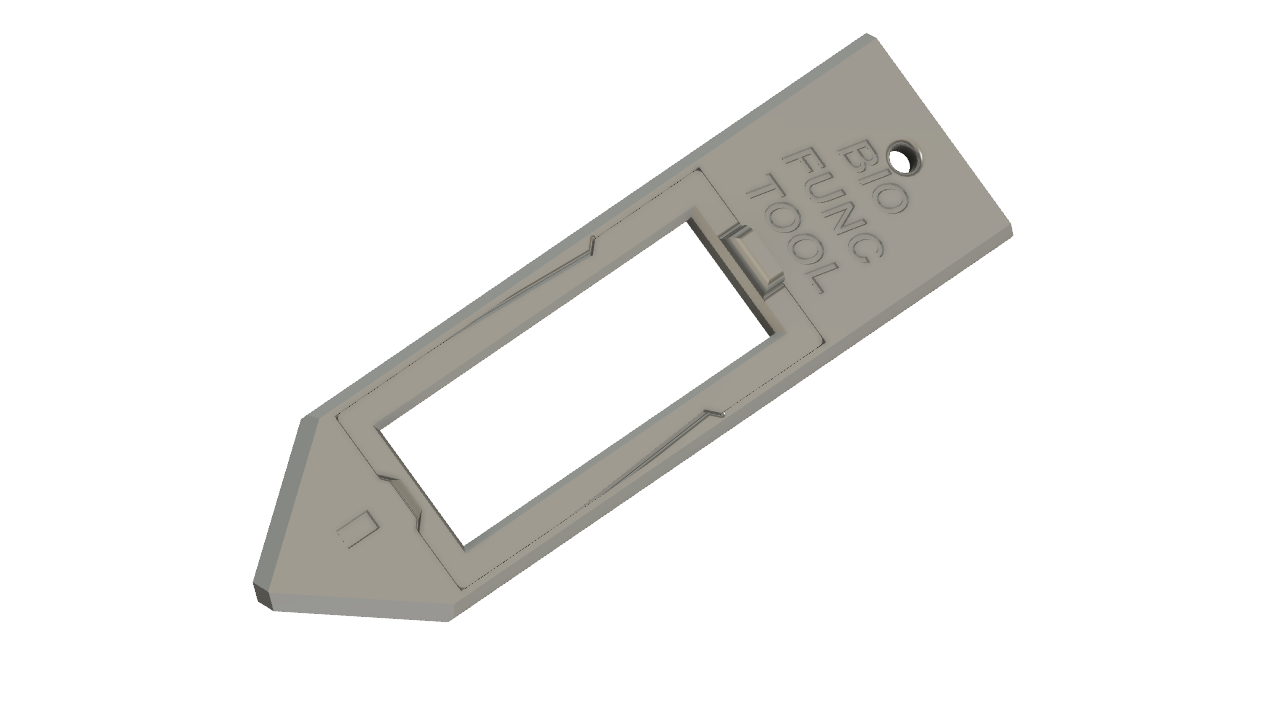

<figure><img src="https://2240186823-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2F-MDxplQ11A6hquMJRZDf%2Fuploads%2FUJw7jcz6AZW4g0v7ZXN6%2Fsupport_membranes.png?alt=media&#x26;token=43a7c169-3363-4d05-ad13-4363155b949d" alt="" width="375"><figcaption></figcaption></figure>

Les membranes échangeuses anioniques sont onéreuses et doivent être manipulées avec précaution. Leur mise en place sur le terrain peut être délicate ainsi que leur récupération après plusieurs jours enterrées. L’utilisation d’un support rigide simplifie ces manipulations. L’entreprise canadienne WesternAG spécialisé dans les analyses de membranes échangeuse, commercialise les « PRS Probes » (Hammermeister, McDonnell, and Hancock, n.d.). Elles sont fournies sur un support (fig. 1). A Eco\&Sols, des exemplaires de supports « DIY » découpés dans du plastique étaient déjà existantes. (fig. 2).

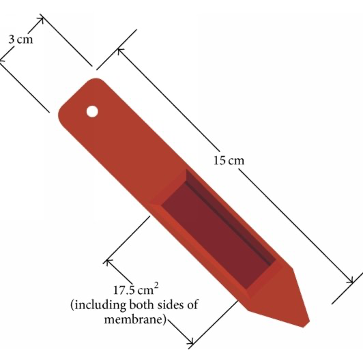

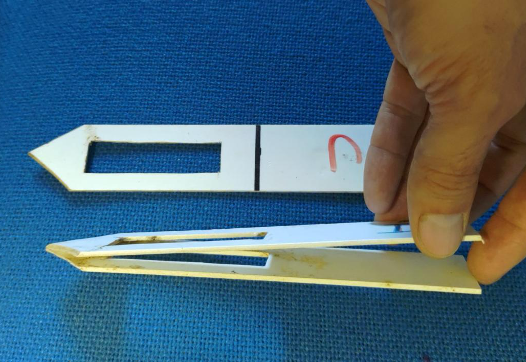

<div><figure><img src="https://2240186823-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2F-MDxplQ11A6hquMJRZDf%2Fuploads%2Fn8UQeEpU2SCodjqlenke%2Fimage.png?alt=media&#x26;token=027f4dff-7124-483f-90df-292de8d02610" alt=""><figcaption><p>fig. 1</p></figcaption></figure> <figure><img src="https://2240186823-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2F-MDxplQ11A6hquMJRZDf%2Fuploads%2F1BVCZmILpOLnQYMBy7rW%2Fimage.png?alt=media&#x26;token=7685bafa-3f3e-4969-8459-43efe38af141" alt=""><figcaption><p>fig. 2</p></figcaption></figure></div>

Les technologies d’impression 3D permettent de réaliser ce type d’objet relativement simplement et rapidement. Nous avons donc conçu un modèle 3D pour l’impression (fig. 4) en prenant exemple sur les deux produits ci-dessus. Celui-ci se compose d’une partie support, rigide (en PLA) et d’un cadre (souple, PETG) qui vient se clipper dessus, en comprimant le contour de la membrane (fig. 3). Celle-ci doit donc être surdimensionnées de 5mm en longueur et en largeur.

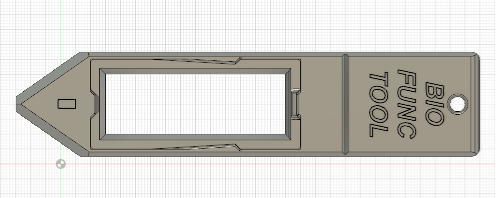

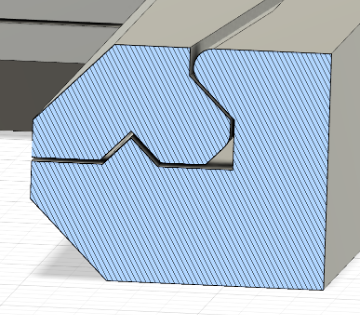

<div><figure><img src="https://2240186823-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2F-MDxplQ11A6hquMJRZDf%2Fuploads%2Fxug9evYXY9Xx836fPiRp%2Fimage.png?alt=media&#x26;token=c547c62e-1b6d-429b-81a8-8493f647882e" alt=""><figcaption><p>fig.3</p></figcaption></figure> <figure><img src="https://2240186823-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2F-MDxplQ11A6hquMJRZDf%2Fuploads%2FTXQ3UaH5NnYpJa67oJUi%2Fimage.png?alt=media&#x26;token=cd5fc46d-00a7-44e6-9dd3-3cb38821bd3d" alt=""><figcaption><p>fig. 4</p></figcaption></figure></div>

### Réalisation

Imprimer les pièces avec une hauteur de couche de 0.1mm, un remplissage de 80%. Le support en PLA, le cadre en PETG.

Pour fermer le clip, l’insérer par le bas (coté « pointe » du support), puis insérer progressivement les côtés du bas vers le haut. Appuyer enfin sur l’ergot en haut pour insérer complètement le clip.

Pour l’ouvrir, si besoin, utiliser un petit tournevis plat dans la fente de l’ergot et faire levier.

{% tabs %}
{% tab title="STL" %}
{% file src="<https://2240186823-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2F-MDxplQ11A6hquMJRZDf%2Fuploads%2FLyiz7XSrPyCUbcBbC9Q5%2Fsupport_membranes%20clip.stl?alt=media&token=103a106e-5b81-4ac0-8b70-a273d13ecf63>" %}

{% file src="<https://2240186823-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2F-MDxplQ11A6hquMJRZDf%2Fuploads%2FDCowEte6FV7p4BAdO35G%2Fsupport_membranes_corps.stl?alt=media&token=bfe6c9d6-d088-4422-b18f-2cab25f6e489>" %}
{% endtab %}
{% endtabs %}

### Références

Brauman, A. 2020. “Biofunctool® : un outil de terrain pour évaluer la santé des sols, basé sur la mesure de fonctions issues de l’activité des organismes du sol.” *Etude et Gestion des Sols*, 16.

Hammermeister, E H, A McDonnell, and S Hancock. n.d. “A Summary of Western Ag’s Fall 2009 Field Soil Testing Results.”
